Beschreibung

Die Dimple Dies oder auch Falzwerkzeug genannt wurde von uns entwickelt und in Deutschland hergestellt.

Das Werkzeug ermöglicht die Herstellung von Versteifungen im Blech, welche eine höhere Stabilität des Blechs erzeugen.

Das Falzwerkzeug kann sowohl mit einer Lochstanze als auch mit einer M10 Schraube verwendet werden.

Um eine einfachere Handhabung zu ermöglichen, empfehlen wir Ihnen vorab mit einer Lochstanze den gewünschten Lochdurchmesser in das Blech zu stanzen. Anschließend setzen Sie den gewünschten Dornendurchmesser in das Blech und führen die Dorne und Hülse mit Hilfe der Lochstanze/M10 Schraube zusammen, um die Blechversteifung zu erzeugen.
Sollten Sie keine Lochstanze zur Verfügung haben, können Sie das Loch auch mit anderen Werkzeugen (z.B. Stufenbohrer) bohren bzw. stanzen. Das Falzwerkzeug ist nicht dafür ausgelegt das Blech ohne Bohrungsloch zu versteifen.

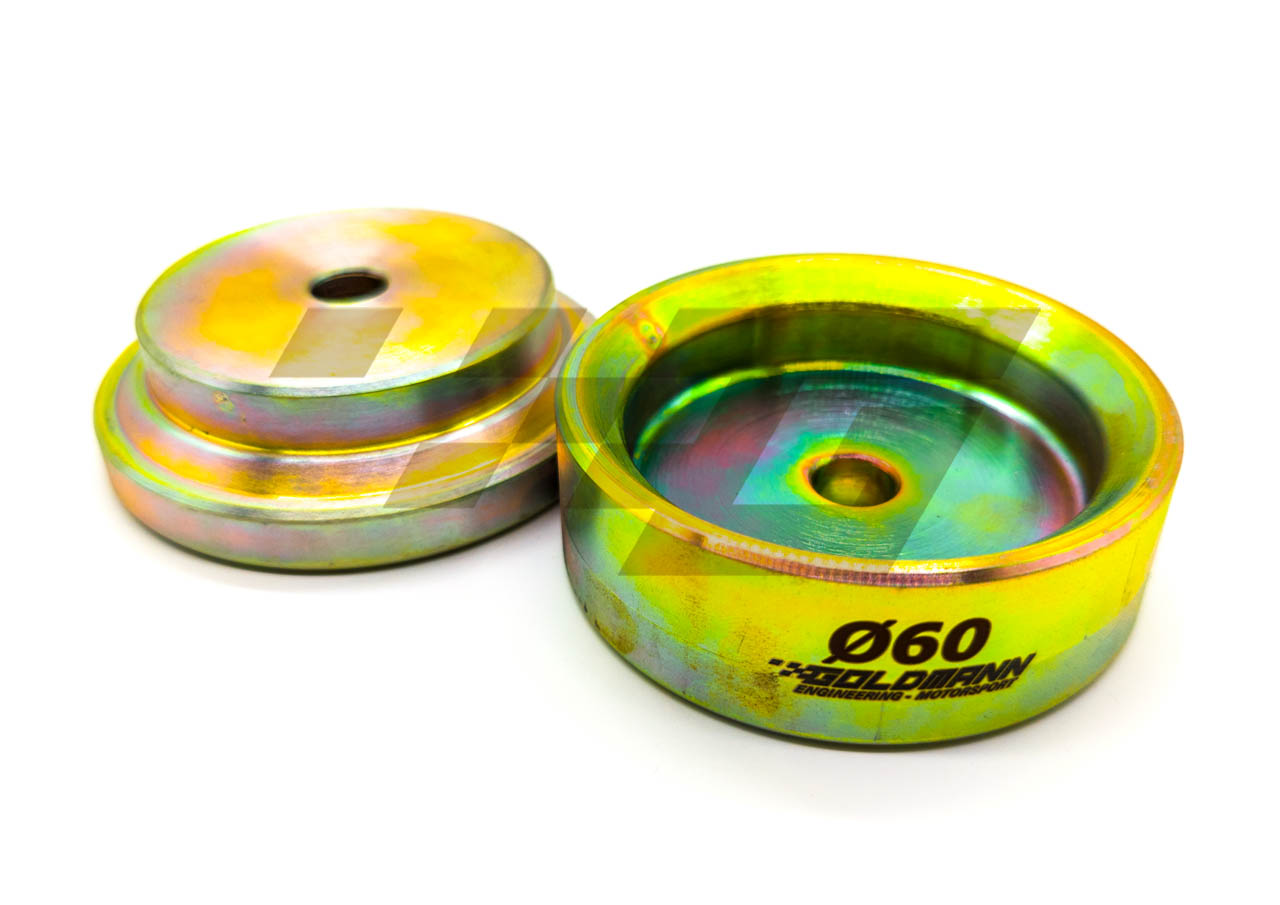

Einzelgrößen: Ø 60 mm

Die Dorne und Hülsen wurden aus dem Material: 16MnCr5 gefertigt und anschließend gelb verzinkt.

Die Lochstanze ist im Lieferumfang nicht enthalten.
