G-Dimple Dies Set 6 Falzwerkzeug

315,20

Vorrätig

Gebrauchsanleitung

Lieferzeit: 2-3 Tage

Vorrätig

Artikelnummer: CMW0003 Kategorie: Schlagwörter: , , , ,

Beschreibung

Das Dimple Dies Set oder auch Falzwerkzeug genannt wurde von uns entwickelt und in Deutschland hergestellt.

Das Werkzeug ermöglicht die Herstellung von Versteifungen im Blech, welche eine höhere Stabilität des Blechs erzeugen.

Das Falzwerkzeug kann sowohl mit einer Lochstanze als auch mit einer M10 Schraube verwendet werden.

Um eine einfachere Handhabung zu ermöglichen, empfehlen wir Ihnen vorab mit einer Lochstanze den gewünschten Lochdurchmesser in das Blech zu stanzen. Anschließend setzen Sie den gewünschten Dornendurchmesser in das Blech und führen die Dorne und Hülse mit Hilfe der Lochstanze/M10 Schraube zusammen, um die Blechversteifung zu erzeugen.
Sollten Sie keine Lochstanze zur Verfügung haben, können Sie das Loch auch mit anderen Werkzeugen (z.B. Stufenbohrer) bohren bzw. stanzen. Das Falzwerkzeug ist nicht dafür ausgelegt das Blech ohne Bohrungsloch zu versteifen.

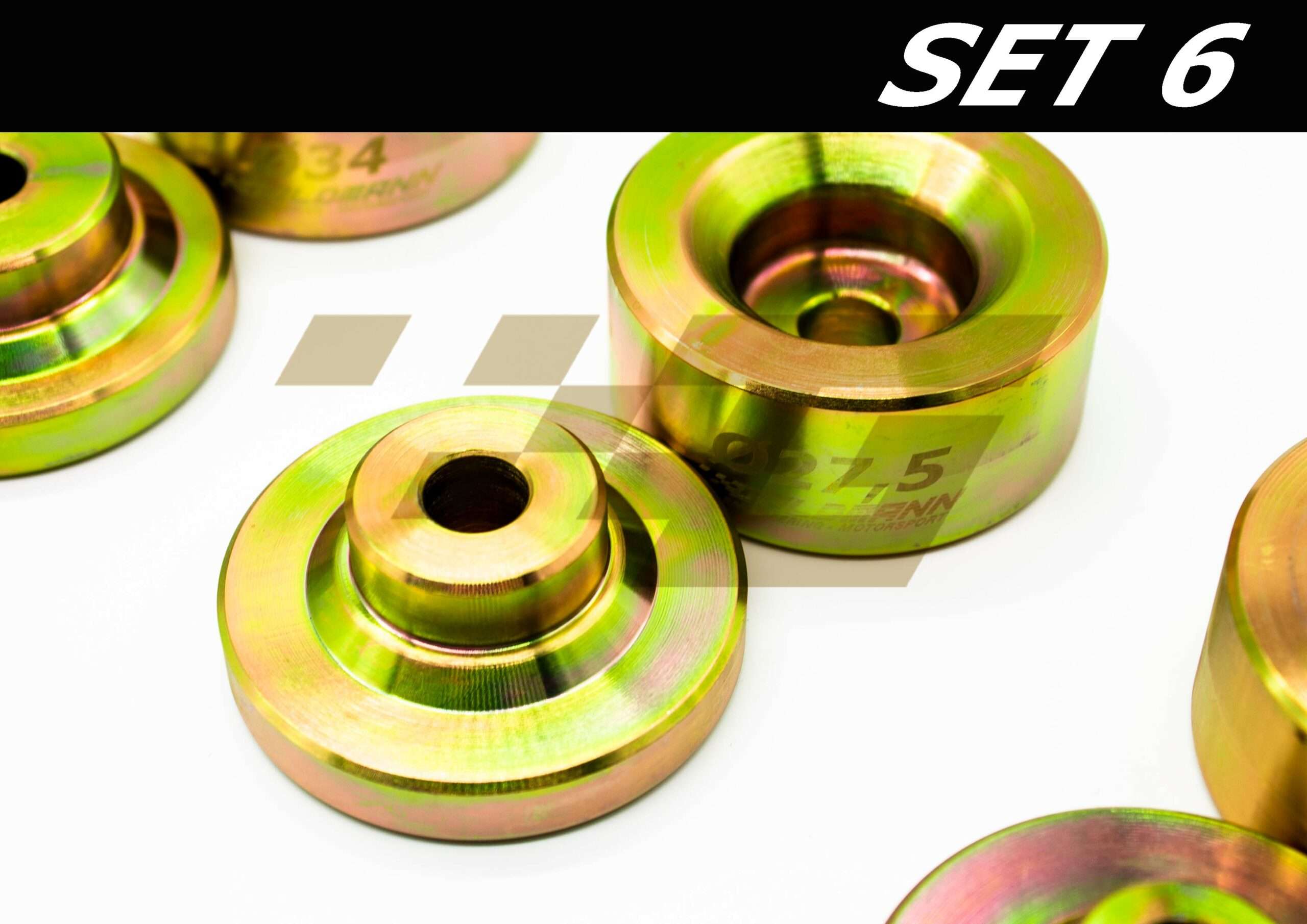

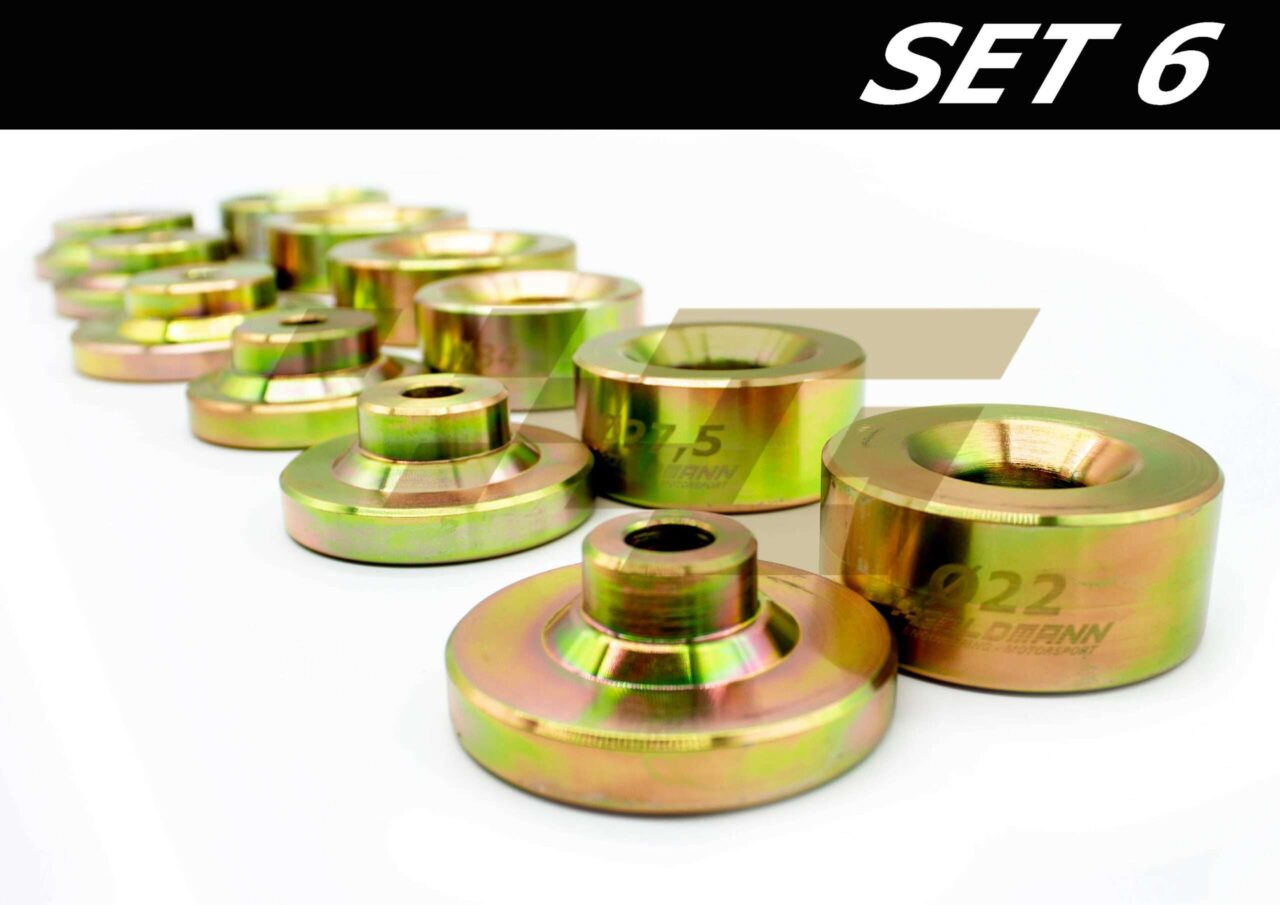

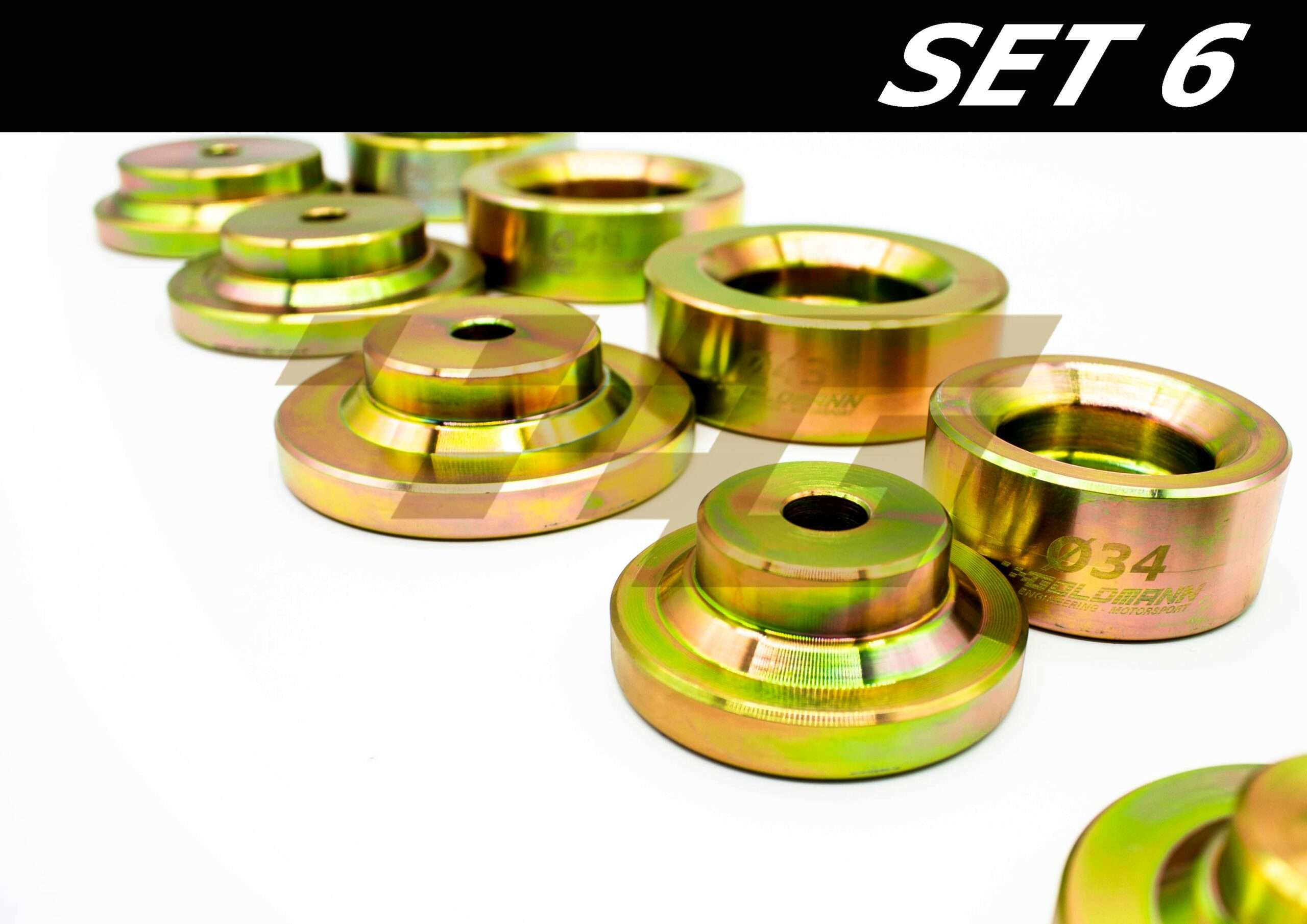

Das Set besteht aus 6 Dornen und 6 Hülsen und ist für die Bohrungen mit

• Ø 22mm
• Ø 27,5mm
• Ø 34 mm
• Ø 43 mm
• Ø 49 mm
• Ø 60 mm

ausgelegt.

Die Dorne und Hülsen sind aus dem Material: 16MnCr5 gefertigt und anschließend gelb verzinkt.

Die Lochstanze ist im Lieferumfang nicht enthalten.

Zusätzliche Informationen

Gewicht 5700 g
