G-Dimple Dies Set 10 Falzwerkzeug

Ursprünglicher Preis war: 590,00 €Aktueller Preis ist: 570,00 €.

Vorrätig

[fusion_button link=“https://www.goldmann-engineering.de/wp-content/uploads/2022/01/Gebrauchsanleitung_G-Dimple-Dies-SET_10.pdf“ title=““ target=“_self“ link_attributes=““ alignment_medium=““ alignment_small=““ alignment=““ modal=““ hide_on_mobile=“small-visibility,medium-visibility,large-visibility“ sticky_display=“normal,sticky“ class=““ id=““ color=“default“ button_gradient_top_color=““ hue=““ saturation=““ lightness=““ alpha=““ button_gradient_bottom_color=““ button_gradient_top_color_hover=““ button_gradient_bottom_color_hover=““ gradient_start_position=““ gradient_end_position=““ gradient_type=““ radial_direction=““ linear_angle=“180″ accent_color=““ accent_hover_color=““ type=““ bevel_color=““ bevel_color_hover=““ border_top=““ border_right=““ border_bottom=““ border_left=““ border_radius_top_left=““ border_radius_top_right=““ border_radius_bottom_right=““ border_radius_bottom_left=““ border_color=““ border_hover_color=““ size=““ padding_top=““ padding_right=““ padding_bottom=““ padding_left=““ fusion_font_family_button_font=““ fusion_font_variant_button_font=““ font_size=““ line_height=““ letter_spacing=““ text_transform=““ stretch=“default“ margin_top=““ margin_right=““ margin_bottom=““ margin_left=““ icon=““ icon_position=“left“ icon_divider=“no“ hover_transition=“none“ animation_type=““ animation_direction=“left“ animation_color=““ animation_speed=“0.3″ animation_delay=“0″ animation_offset=““]Gebrauchsanleitung[/fusion_button]



Lieferzeit: 2-3 Tage

Vorrätig

Artikelnummer: W0003-001 Kategorie:

Beschreibung

Das Dimple Dies Set 10 oder auch Falzwerkzeug genannt wurde von uns entwickelt und in Deutschland hergestellt.

Das Werkzeug ermöglicht die Herstellung von Versteifungen im Blech, welche eine höhere Stabilität des Blechs erzeugen.

Das Falzwerkzeug kann sowohl mit einer Lochstanze als auch mit einer M8 Schraube für 12,7mm und eine M10 Schraube für 16mm-89mm verwendet werden.

Um eine einfachere Handhabung zu ermöglichen, empfehlen wir Ihnen vorab mit einer Lochstanze den gewünschten Lochdurchmesser in das Blech zu stanzen. Anschließend setzen Sie den gewünschten Dornendurchmesser in das Blech und führen die Dorne und Hülse mit Hilfe der Lochstanze/ Schraube zusammen, um die Blechversteifung zu erzeugen.

Sollten Sie keine Lochstanze zur Verfügung haben, können Sie das Loch auch mit anderen Werkzeugen (z.B. Stufenbohrer) bohren bzw. stanzen. Das Falzwerkzeug ist nicht dafür ausgelegt das Blech ohne Bohrungsloch zu versteifen.

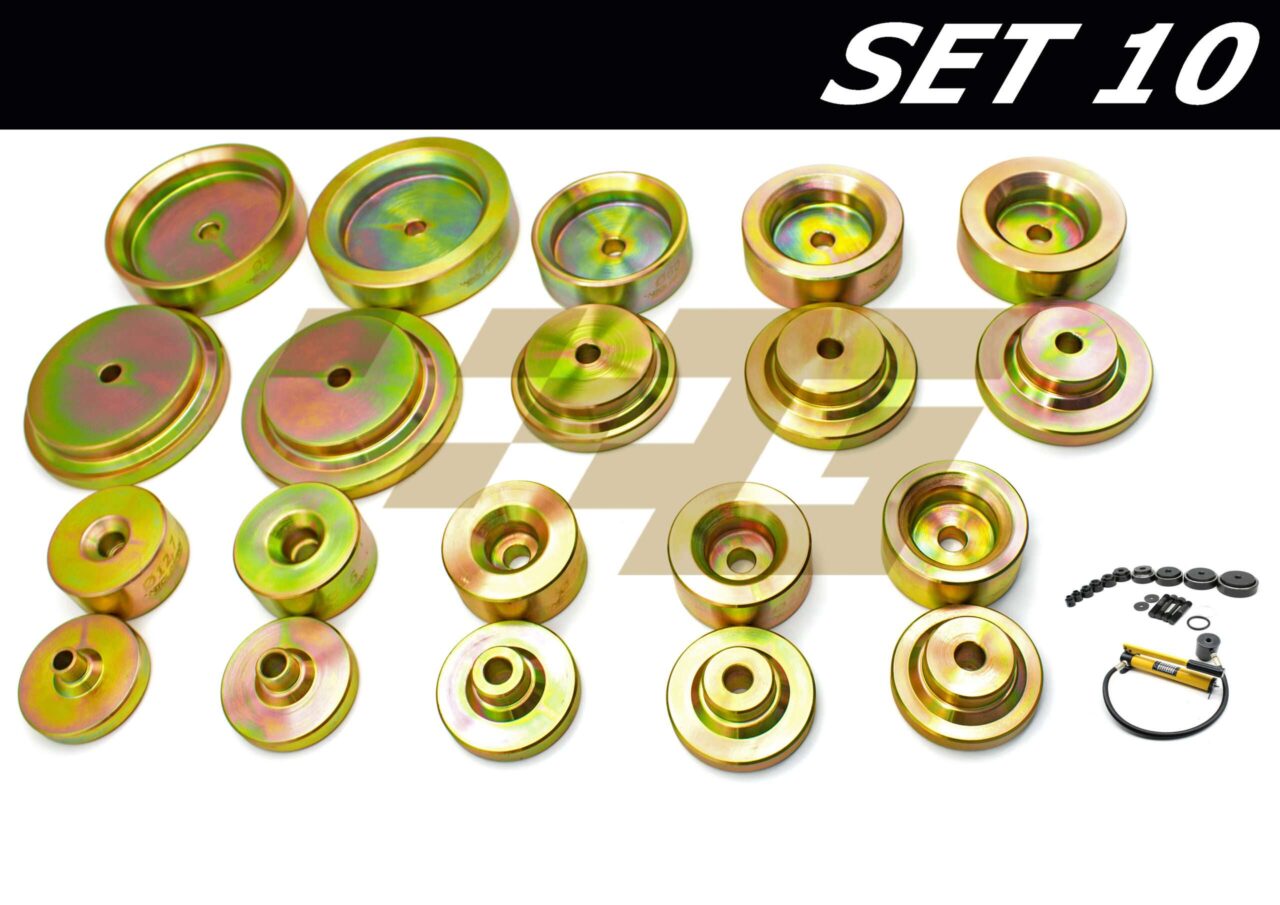

Das Set besteht aus 10 Dornen und 10 Hülsen und ist für die Bohrungen mit:

  • Ø 12,7mm
  • Ø 16mm
  • Ø 22mm
  • Ø 27,5mm
  • Ø 34 mm
  • Ø 43 mm
  • Ø 49 mm
  • Ø 60 mm
  • Ø 76mm
  • Ø 89mm

ausgelegt.

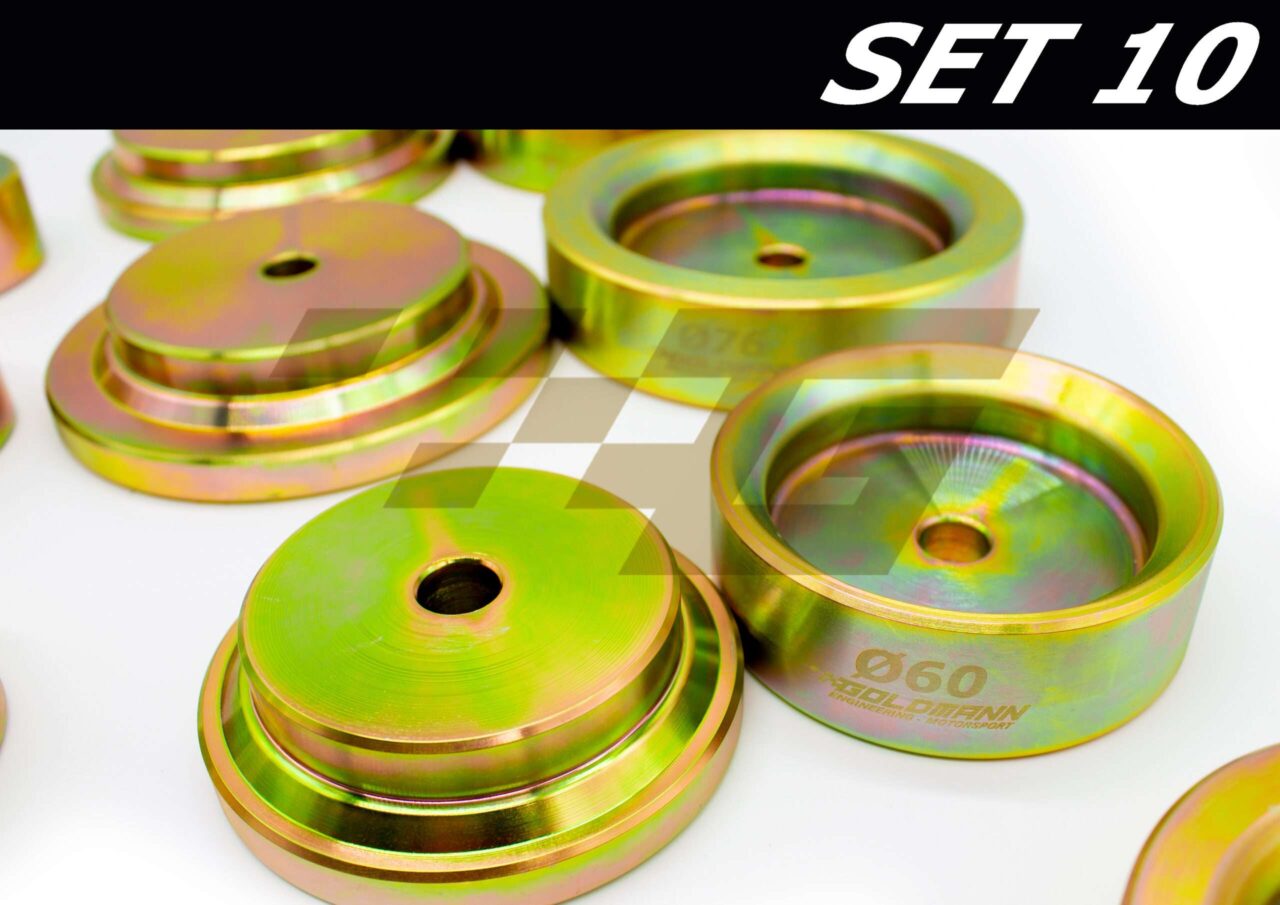

Die Dorne und Hülsen werden aus dem Material: 16MnCr5 gefertigt und anschließend gelb verzinkt.

Im Lieferumfang:

  • Metallkoffer mit Schaumstoffeinlage
  • M10 Schraube + M10 Mutter + Unterlegscheiben
  • M8 Schraube + M8 Mutter + Unterlegscheiben
  • SET10 Falzwerkzeug

Die Lochstanze ist im Lieferumfang nicht enthalten.



Hinweis:

Je nach Charge kann die Gravur seitlich oder oben angebracht sein.



Zusätzliche Informationen

Gewicht 13550 g
